通過三菱電機的 PLC（可編程邏輯控制器）打印

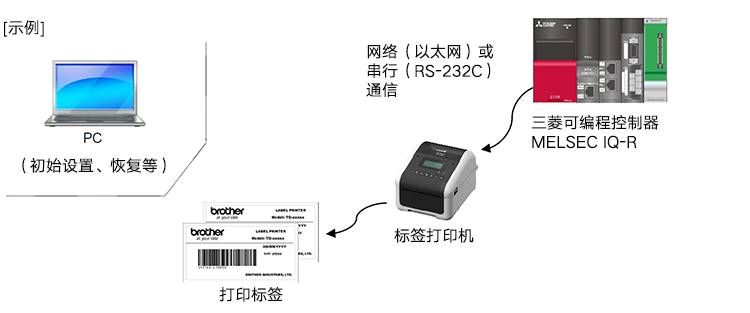

通過三菱電機的 PLC 打印的示例
1) PLC 請求標簽打印機打印。
2) 標簽打印機根據設置（如數字和日期）打印標簽。
* 通過預先連接至 PC，初始化設置（模板、條形碼和數字等）。
兼容型號
PT 系列
| 三菱電機的 PLC | MELSEC iQ-R 系列 | MELSEC iQ-F 系列 | ||
|---|---|---|---|---|
| 支持的型號 | RS-232C | LAN* | RS-232C | LAN |
| PT-P950NW |  |
|
|
|
| PT-P900W | |
- | |
- |
| PT-P900 | |
- | |
- |
TD-4D、TD-2 系列
| 三菱電機的 PLC三菱電機的 PLC | MELSEC iQ-R 系列 | MELSEC iQ-F 系列 | ||
|---|---|---|---|---|
| 支持的型號 | RS-232C | LAN* | RS-232C | LAN |
| TD-4550DNWB | |
|
|
|
| TD-4520DN | |
|
|
|
| TD-4420DN | |
|
|
|
| TD-4410D | |
- | |
- |
| TD-4210D | |
- | |
- |
| TD-2130N | |
|
|
|
| TD-2120N | |
|
|
|
| TD-2020 | |
- | |
- |
TJ、TD-4T 系列
| 三菱電機的 PLC | MELSEC iQ-R 系列 | MELSEC iQ-F 系列 | ||
|---|---|---|---|---|
| 支持的型號 | RS-232C | LAN* | RS-232C | LAN |
| TJ-4620TN | |
|
|
|
| TJ-4520TN、TJ-4522TN | |
|
|
|
| TJ-4420TN | |
|
|
|
| TJ-4120TN、TJ-4020TN、 TJ-4121TNR、TJ-4021TNR |
|
|
|
|
| TJ-4005DN、TJ-4010TN、 TJ-4020TN、TJ-4021TN、 TJ-4021TNR |
|
|
|
|
| TD-4750TNWBR | |
|
|
|
| TD-4750TNWB | |
|
|
|
| TD-4650TNWBR | |
|
|
|
| TD-4650TNWB | |
|
|
|
| TD-4520TN | |
|
|
|
| TD-4420TN | |
|
|
|
* 支持內置以太網和以太網裝置。
適用場景
由于環境惡劣無法將 PC 帶到現場。操作人員不習慣鍵盤操作。需要打印 PLC 數據。
暴露于現場的標簽需要耐水和耐油。
工業標簽打印機造價太昂貴且無法承擔。
來自設備的數據需要打印，并需要直接通過 PLC 發送和打印。
概述
以下是使用 PLC 在標簽打印機上打印文本、條形碼等的示例程序。
* 在最新平臺（最新版本的 GX Works3）上運行示例程序時，請根據信息對話框嘗試"重建"。
開發環境
| 目標 PLC 系列 | 開發工具 | 開發語言 |
|---|---|---|
| MELSEC iQ-F 系列 | GX Works3 | Ladder、ST 語言、FB |
| MELSEC iQ-R 系列 | GX Works3 | Ladder、ST 語言、FB |
